柴油发电机组喷油器的构造

柴油机的燃料是在压缩过程接近终了时喷入气缸内的。喷油器的作用是将燃料雾化成细粒，并使它们适当地分布在燃烧室中，形成良好的可燃混合气。因此，对喷油器的基本要求是：有一定的喷射压力、一定的射程、一定的喷雾锥角，喷雾良好，在喷油终了时能迅速停油，不发生滴油现象。

目前，中小功率柴油机常采用闭式喷油器。闭式喷油器在不喷油时，喷孔被一个受强力弹簧压紧的针阀所关闭，将燃烧室与高压油腔隔开。在燃油喷入燃烧室前，一定要克服弹簧的弹力，才能把针阀打开。也***是说，燃油要有一定的压力才能开始喷射。这样才能******燃油的雾化质量，能够迅速切断燃油的供给，不发生燃油滴漏现象。这对于低速小负荷运转时尤为重要。其主要类型有孔式和轴针式两种。

1. 孔式喷油器

孔式喷油器主要用于直接喷射式柴油机中。由于喷孔数可有几个且孔径小，因此，它能喷出几个锥角不大、射程较远的喷柱。一般喷油孔的数目为2-8个，喷孔直径为0.15-0.50mm。喷孔数目与方向取决于各种燃烧室对于雾化质量的要求与喷油器在燃烧室内的布置。例如6135G型柴油机的燃烧室是ω形，混合气的形成主要是将燃油直接喷射在燃烧室空间而实现的，故采用4孔闭式喷油器。喷孔直径为0.35mm，喷射角为150度，针阀开启压力为17.5MPa，喷柱形状与ω形燃烧室相适应。

孔式喷油器的结构主要由针阀、针阀体、挺杆、调压弹簧、调整螺钉和喷油器体等零件组成。

2. 轴针式喷油器

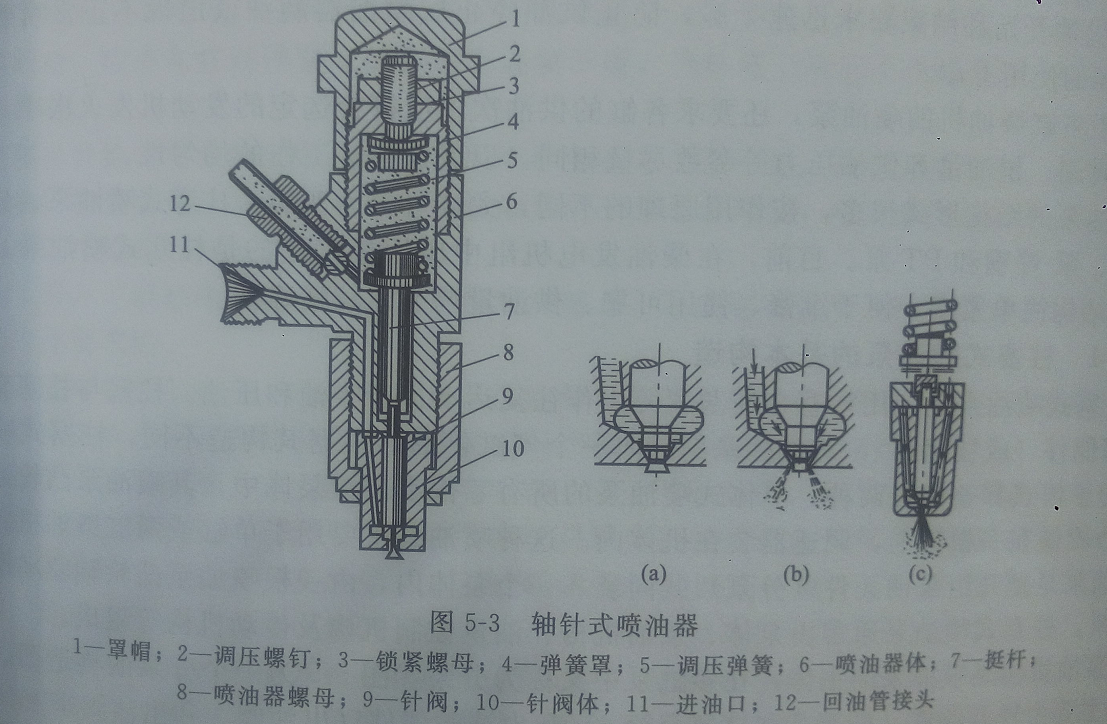

轴针式喷油器多用于涡流室式和预燃室式柴油机中，其结构如图5-3所示。这种喷油器的工作原理与孔式喷油器相似。其结构特点是针阀在下端的密封锥面以下伸出一个倒圆锥体形的轴针。轴针伸出喷孔外面，使喷孔呈圆环状的狭缝。这样，喷油时喷柱将成空心的圆锥形或圆柱形如图5-3（b）（c）所示。喷孔断面大小与喷注的角度形状取决于轴针的形状和升程，因此要求轴针的形状加工得很精que。
