柴油发电机组的拆卸步骤

目前，各单位根据其用电量的不同及各种具体条件的限制，使用柴油发电机组的型号会有所不同，尽管各型号柴油发电机组在栣上有其特殊性，但其拆卸方法基本相似。以4135柴油发电机组为例，介绍其拆卸方法与步骤。

1、拆卸外部大型附件

（1）放出燃油、机油及冷却水。

①　放出油箱内的柴油。

②　放出油底壳和机油冷却器内的机油。

③　打开机体、水箱和机油冷却器的放水开关，将发电机组机体内的水放干净。

④　在放出燃油、机油及冷却水时，要保持维修场地的清洁。

（2）分别拆下配电盘与发电机和柴油机的各连线，并做好相应的记号，从柴油机上拆下油温、水温及机油压力传感器。

（3）拆下配电盘固定螺钉，把配电盘从机架上抬下。

（4）拆下空气滤清器、消声器、进气管和排气管。

（5）拆下同步发电机与柴油机的连接固定螺钉，采用起吊装置，否则，发电机组装配完毕后，发电机与柴油机的中心线将不在一条直线上，将造成发电机组的振动，甚至造成严重事故。与此同时，在起吊过程中要注意人身安全。

2、拆卸供油系统

①　关于油开关，拆卸各种油管，抬走油箱。

②　拆下高压油管、高压油泵（喷油泵）及喷油嘴（喷油器）。

拆卸喷油嘴时要注意把各种垫片保存好，不得丢失和损坏，否则气缸会从喷油嘴周围漏气，使柴油机不能正常工作。

③　旋下柴油滤清器的固定螺钉，取下滤清器。

3、拆卸冷却、润滑、启动和充电系统

①　旋下上水管夹紧螺钉，拔下胶皮水管，再松开水箱与水泵连接水管的夹紧螺钉，然后松开水箱的固定螺钉，将水箱抬下。

②　旋松皮带调整螺钉，将充电机向机器方向推，使皮带离开带轮，旋下充电机固定螺钉，取下充电机，再松开风扇及水泵固定螺钉，取下风扇与水泵以及风扇皮带。

注意：在拆卸充电机时，应将各导线做上记号，以免安装时装错。

③　拆下机油滤清器、机油冷却器、机油泵和启动机。

拆卸启动机时也要注意其连线方法。

4、配气机构、飞轮及齿轮箱盖板的拆卸

①　打开气门室罩，把机油管和气缸盖上的回油螺塞拆下，取下摇臂组、推杆及顶杆。

②　拆卸飞轮。拆卸时要注意飞轮壳上的减振装置不能丢失，并正确使用拉钳。

③　取下齿轮盖板（注意检查各啮合齿轮记号）。

④　取出凸轮轴。

5、气缸盖的拆卸 松开缸盖螺母，拿下气缸盖，取出气缸垫。在拆卸气缸盖螺母时，要注意先外后内，按对角分2~3次用扭力扳手对称均匀地进行。在放置气缸盖时，要将其侧放，不要将其工作表面与桌面（或地面）接触。

6、拆卸活塞连杆组及曲

①　清除气缸套上部的积炭。

②　拆下曲轴箱侧盖板。

③ 转动曲轴，将要拆的活塞连杆组的连杆大头置于机体侧盖板处，拆下连杆螺栓的锁紧铁丝，然后用套筒加扭力板手分2~3次对称均匀地取下连杆螺栓。用手板动（或用小锤轻轻敲击）连杆大头盖，将其取下。

如果两个连杆螺栓都取下后，连杆大头盖不易取下，则可将套筒扳手的长接杆插入连杆大头的螺栓孔中，然后上下摇动接杆。如果还不能取下，则可用手锤轻轻敲击接杆，一般即可取下。在取下过程中，要用手托住连杆大头盖，以免掉入机油壳内和碰伤轴瓦。

取下连杆大头盖后，慢慢转动曲轴，使活塞位于上止点处。然后用手推开连杆大头，使其与曲轴的轴颈脱开，再慢慢转动曲轴。当曲轴与连杆大头隔开10cm左右的间隙时，插入木棒，zui后以轴颈为支点，撬动木棒，将活塞连杆组从气缸套中顶出。在取出过程中，防止连杆大头碰伤气缸内壁。

活塞连杆组取出后，将拆下的轴瓦、垫片、轴瓦盖以及螺栓等，按原来位置（记号）装好，以免丢失或弄错缸序。

④　将活塞与连杆分开，首先将活塞销卡簧取下，然后用活塞销铳子将活塞销打出来。如果是铝制活塞，需加温后再冲出。

⑤　取下曲轴。

取曲轴时，可在曲轴一端垫上铜块或用木块，用手锤打出即可。

7、拆卸气缸套 在有条件的情况下拆卸气缸套，要尽量使用专用工具。在迫不得已的情况下，才把机油壳拆下，再从下面用木棒将气缸套打出。

8、拆卸交流同步发电机

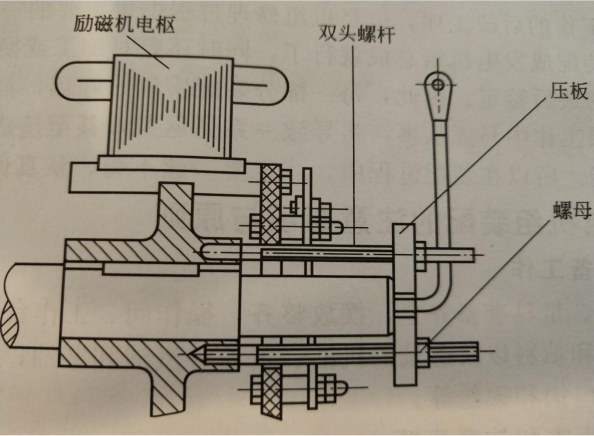

① 卸下励磁机后罩，拆开整流器直流输出线的接头，用螺丝刀将轴上的弹簧圈取下，顺轴向可看到励磁机转子轴套上有个螺孔，准备几根双头螺杆用图1所示的方法将励磁机转子拉出。对励磁机转子安装在两轴承之间的，一般不需拆下。

② 卸下后轴承外盖，拆开励磁机定子与主发电机接线板之间的连线，再卸下电机后端盖上的4颗螺栓，将后端盖连同励磁机定子一起卸下来。

③ 卸下前轴外盖，再卸下前端盖的4颗螺栓，用撬杠或榔头敲打端盖四角，使端盖退出止口，卸下前端盖。

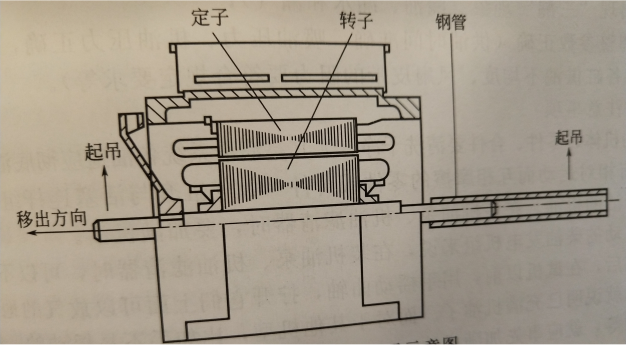

④ 小型电机的转子可用手取出，值得注意的是不要擦伤铁芯和绕组。转子风扇若大于定子内孔时，应从右以出。有滑环或换向器的电机，应从有滑环或换向器一侧取出。对于较大型电机，取出转子要使用吊车，转轴一端套入适当内径的钢管。按照图2的方法吊起转子，将其慢慢移出定子。

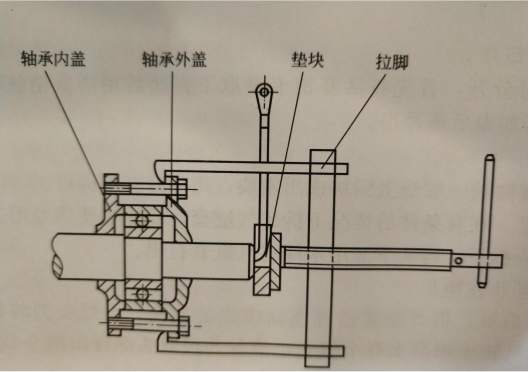

⑤ 下轴承簧圈按照图3所示的方法，用拉爪将两轴承拉下。
